单驱动源设计 | 全新机械式L-Motion传输阀

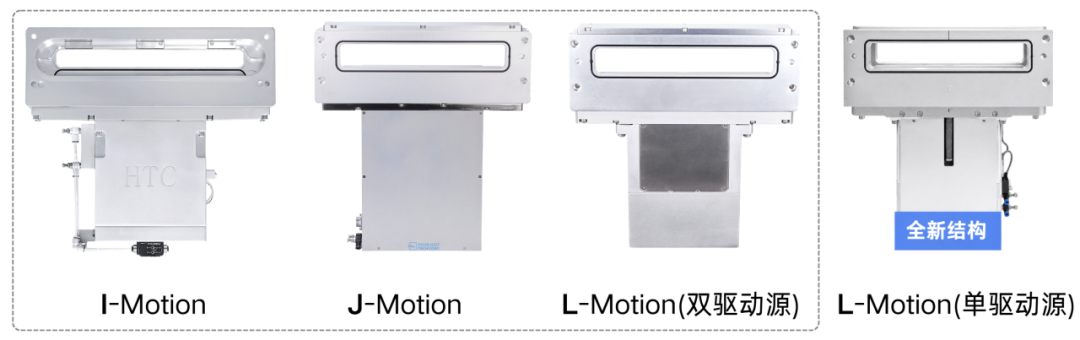

随着半导体的制程演进，工艺对真空环境洁净度的要求持续提升。在真空阀门领域，阀板启闭过程中与密封圈（O-ring）的摩擦，是颗粒污染的重要来源之一。矩形传输阀的运动轨迹设计，经历了从I-motion到J-motion再到L-motion的演进过程——每一次迭代，都在解决密封、振动与颗粒控制之间的矛盾。

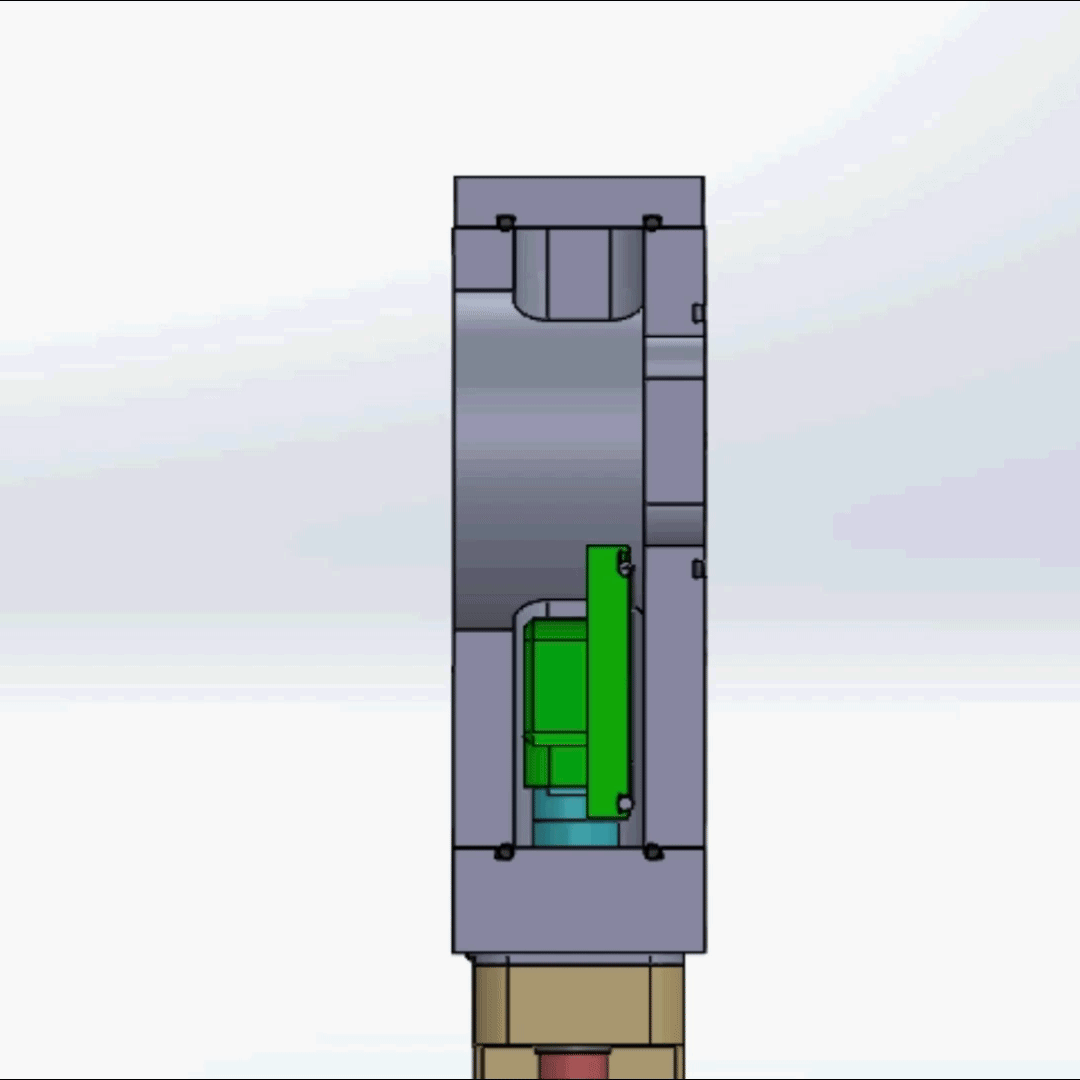

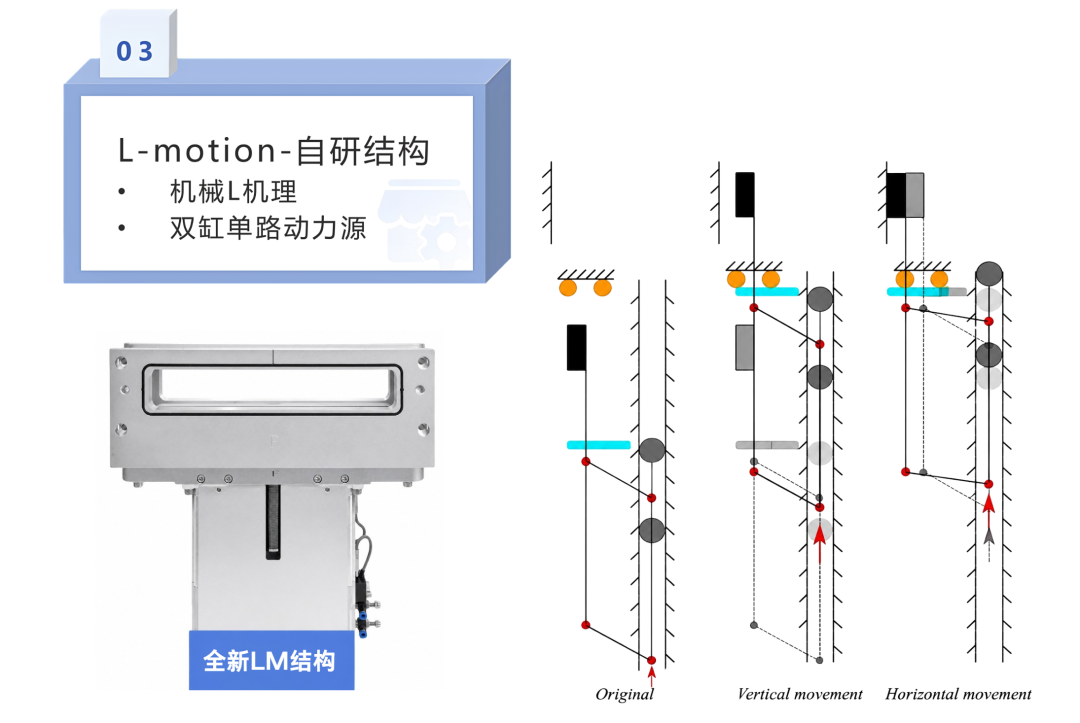

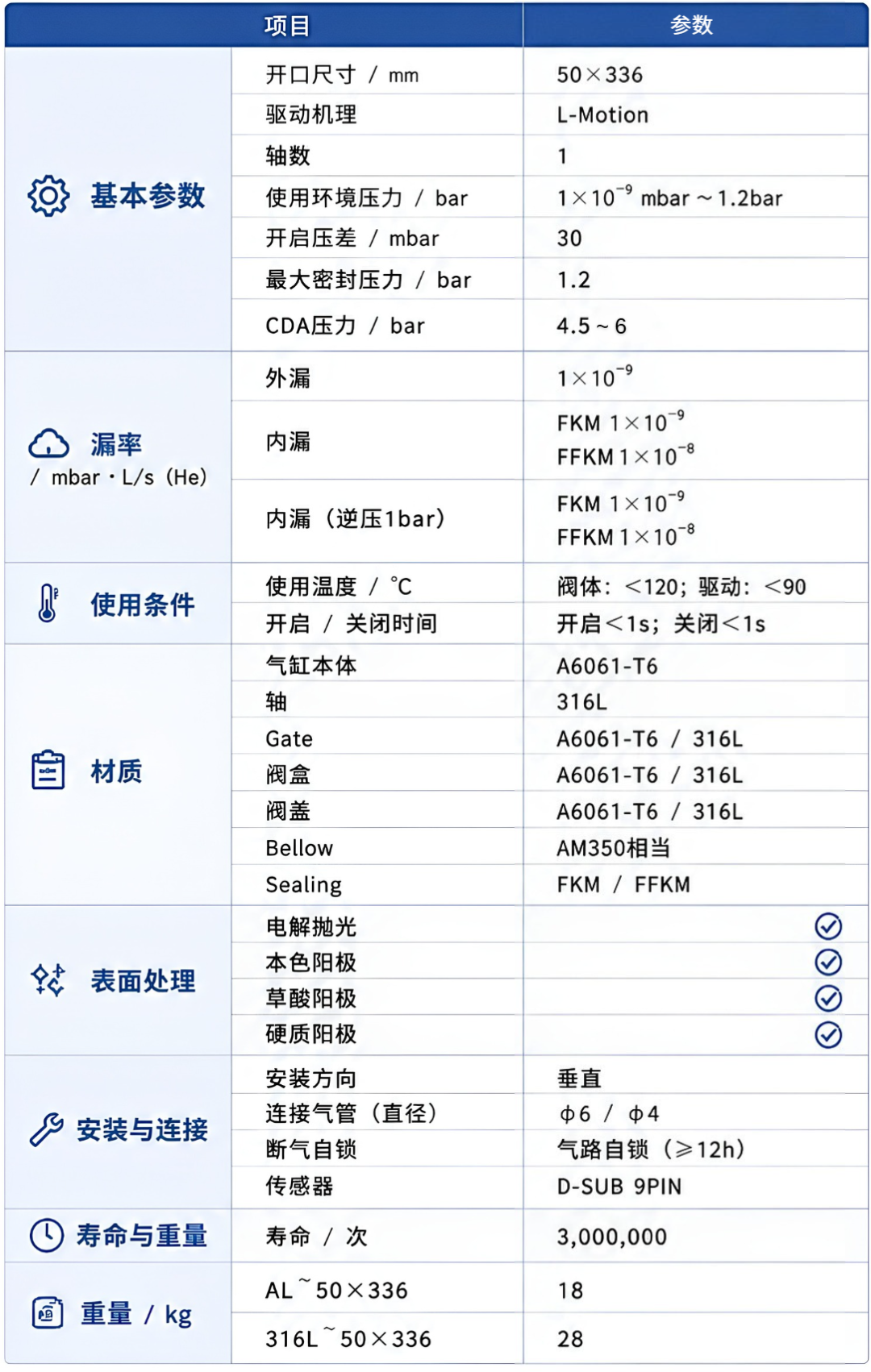

日扬科技推出全新机械式L-Motion方案，靠双气缸单路动力源+机械连杆结构实现阀板两个不同方向的运动，L型轨迹的实现纯靠机械结构，运动切换点由机械限位精确控制，不依赖电气时序或传感器信号。这种方案在实现了标准正交封合的基础上，在驱动轴的稳定性、受力均匀性方面相较主流的LM（双驱动源方案）进一步提升。

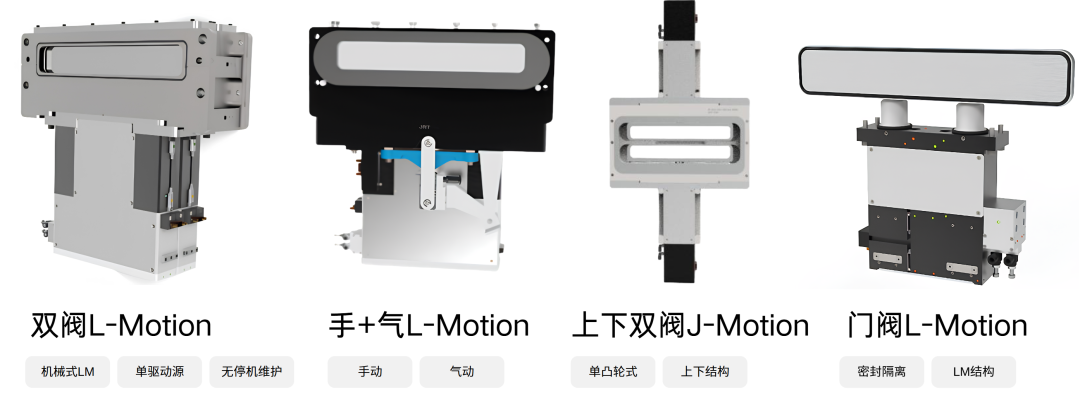

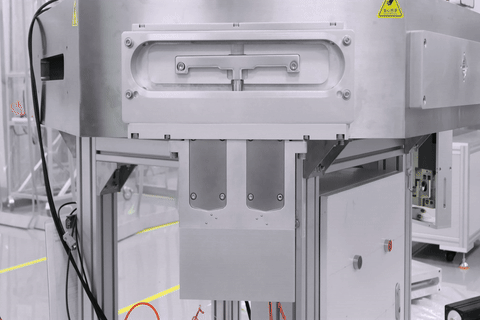

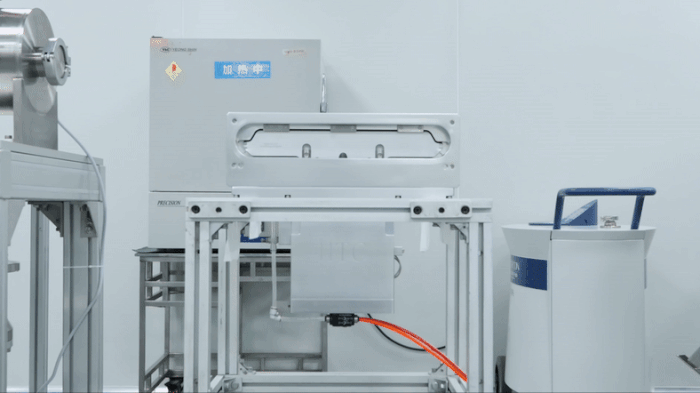

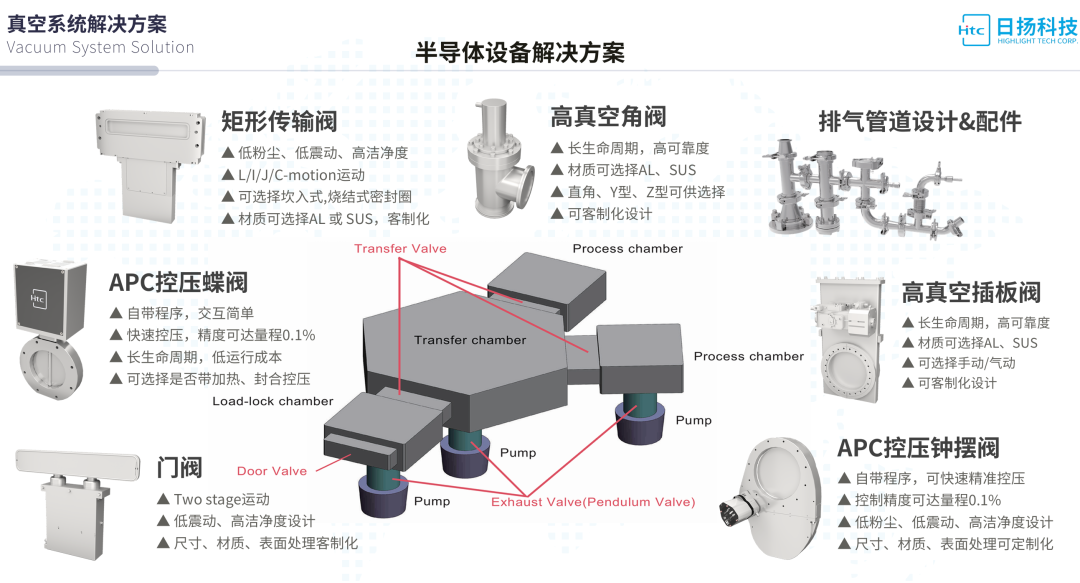

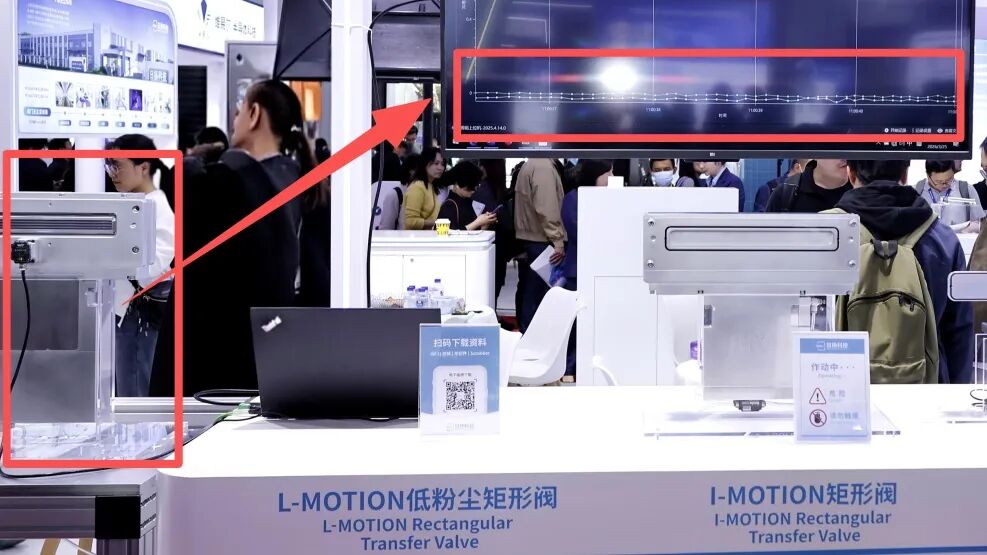

基于全新的L-motion技术，日扬科技探索了更多形态的腔体传输与隔离方案，同时提供振动、Particle和耐腐蚀方面的测试报告与上机测试服务。

I-motion是最早的矩形传输阀运动形式。阀板沿垂直方向上下移动，闭合时直接压紧密封面，开启时垂直提升脱离阀座。该方案结构简单，启闭速度快，低振动，过程中阀板与密封圈无水平方向的相对滑动。因此I-motion在密封圈摩擦控制方面表现良好，颗粒产生风险较低。

但其局限性在于：阀板仅依靠垂直方向的压紧力实现密封，不提供横向水平方向的密封力补偿，在高压差工况下密封可靠性受限。因此I-motion主要适用于对密封压力要求不高的低水平制程应用。

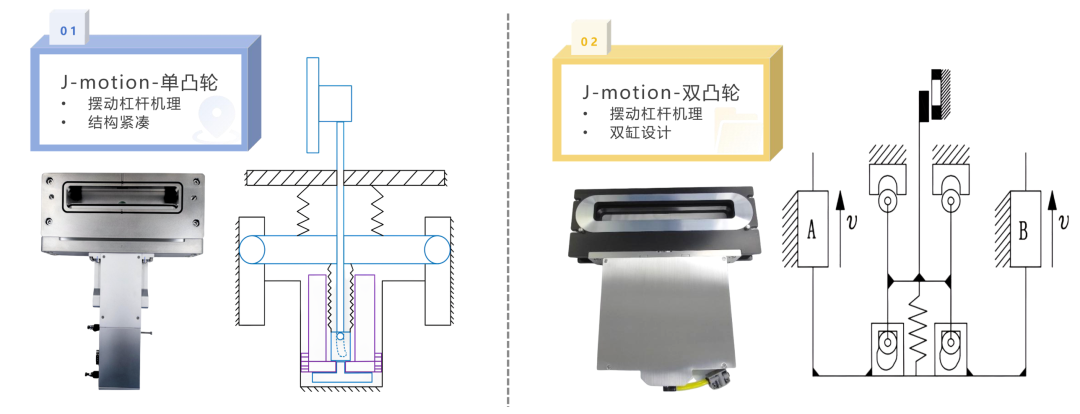

J-motion采用凸轮摇臂式机构，阀板沿弧形轨迹运动，通过旋转或摆动实现启闭。该方案在I-motion的基础上增加了水平方向的密封力分量，密封性能有所提升。

但是阀板在弧形摆动过程中，密封面与O-ring之间存在切向相对运动，O-ring表面受到一个切向的刮擦力，随着频次累积，O-ring表面的磨损会产生颗粒脱落物，同时密封面的均匀性也会受到影响。随着高阶制程对颗粒污染控制的要求不断提升，这种局限性变得不可忽视。

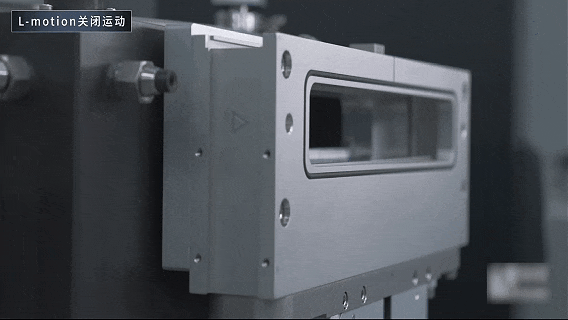

双驱动源L-motion封合是目前主流方案，它的核心特征在于：阀板与O-ring的接触过程被分解为两个独立的正交运动阶段——垂直上升阶段阀板与密封面无接触，不产生任何摩擦；水平压紧阶段O-ring只受到垂直方向的均匀压缩，无切向滑动从而避免颗粒物的脱落。因此L-motion在理论上平衡了高密封、低振动和低摩擦污染三者之间的矛盾，成为先进制程高洁净度真空阀门的优先技术方向之一。

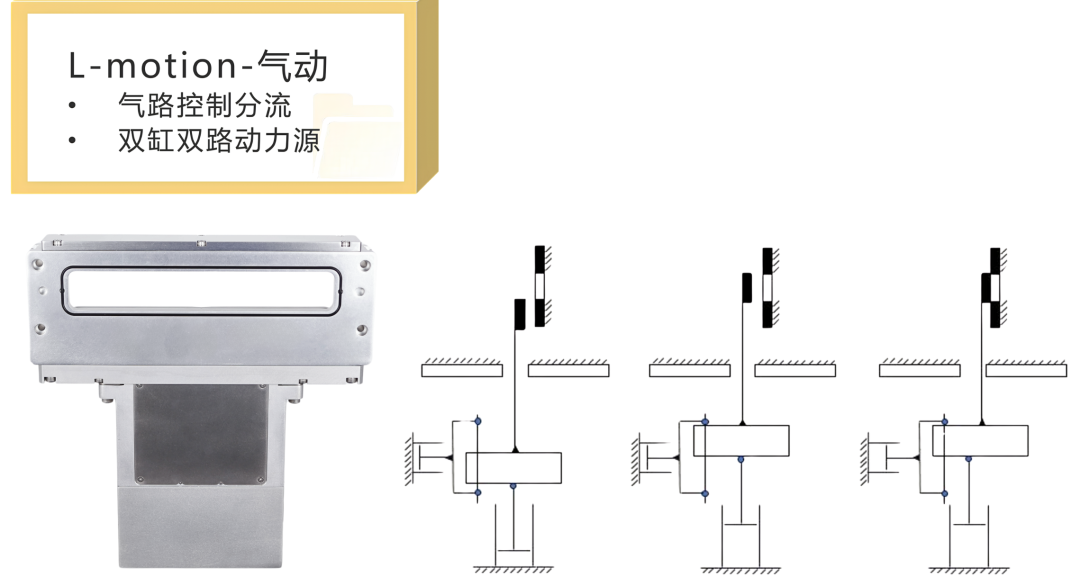

双气源LM方案靠双气源时序控制+配气模块实现阀板两个不同方向的运动，这种方案也是目前主流的方案之一。

半导体制程的需求进一步演化，催动着阀门技术的革新：这次全新机械结构实现的正交分离方案，最终目的还是为了追求半导体阀门的更高真空、更洁净、更耐蚀的未来。
