V-100可定制的高度模块化可变截面流量计
多量程的气体可变截面积流量计
Vogtlin 的 V-100 是气体和液体用的经典款可变截面流量计，产品线范围广、灵活性大、选择多。
仪器高度模块化，可适用于几乎任何条件。
主要特点：
1、测量管有三种尺寸 流量计的玻璃管有三种长度

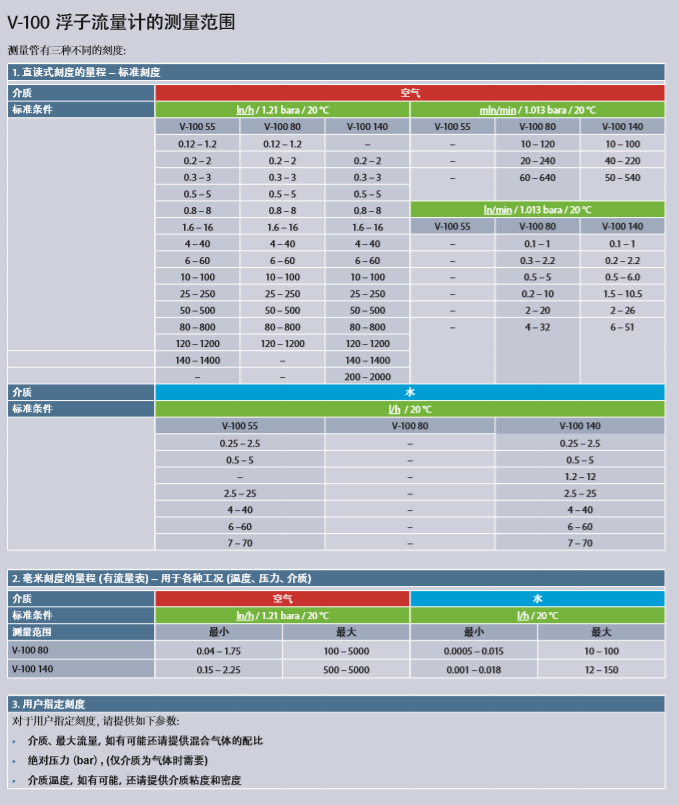

量程： 0.04 ln/h 至5000 ln/h ，用于气体，条件为 1.21bara / 20°C
最大压力： 20 bar (290 psi) / 最高温度：100°C
2、仪器的各种形式
除了标准版本背进背出外，还有侧进侧出，以及垂直轴向进出口可选。有S、L、R、A、T、O形。
3、测量管的刻度
三种形式：毫米刻度（附流量表格），玻璃管 tube 直接读流量，定制化刻度
4、铝或不锈钢本体
本体材料为铝或不锈钢。密封材料为 FKM 或 EPDM
5、紧密关闭的精密控制阀
设备有 15 转精确无迟滞现象的高品质控制阀门，且能确保管路紧密关闭。
6、仪器的选配
我们为流量计提供几种可选配置：
A、实验室基座。
B、限位接触开关（感应式）。
C、适应OEM 客户定制化气路设计。
7、保修一年
品质的元件确保长期无忧运行（不适用于校准、选配件和配件）
如果要找数字型替代品请选择red-ycompact型系列。
V-100 浮子流量计的技术规范
特性 | 结构 | 安装长度短，三种型号尺寸 | |||
连接 | 背面，轴向或横向 | ||||
刻度 | 毫米刻度、直读式刻度和用户指定刻度 刻度线异常耐磨 | ||||
浮子类型 | 球形 | ||||
阀 | 精准可调，15圈微型阀，尤其是无滞后 满量程范围内的控制量程 (Kv值) 都已优化 | ||||
本体材质 | 铝或不锈钢 | ||||
密封材质 | FKM, EPDM 或FFKM | ||||
用户定制 | 可提供 | ||||

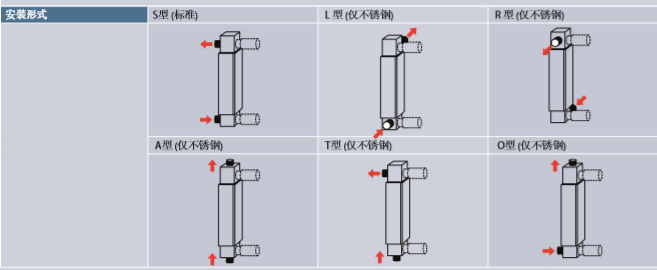

仪器类型 | 安装形式 | Type S* (标准形式) L, R, A, T 和O 型(见下) | |||
材质 | 阳极氧化铝/ 镀镍黄铜 (阀) / FKM 不锈钢/ FKM 不锈钢/ EPDM 不锈钢 / FFKM | ||||
连接方式 | G 1/4" 内螺纹* G 1/8" 内螺纹 G 1/4" 内螺纹，用于压接管件 NPT 1/4" 内螺纹 | ||||
入口* 或出口处的阀 | 配标准旋钮* 没有阀 | ||||
技术参数 | 型号 | V-100 55 | V-100 80 | V-100 140 | |
量程比 | 10:1 | 10:1 | 10:1 | ||
精度（满量程的 %） | ±5 % | ±4 % | ±2 % | ||

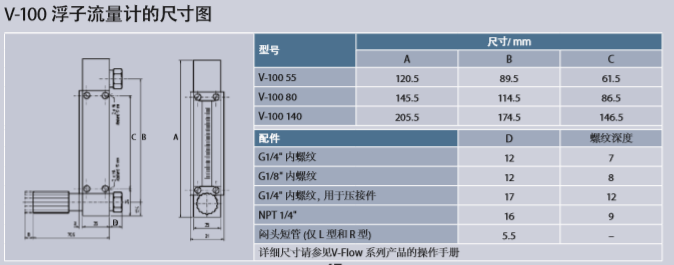

测量管高度 | 55 mm | 80 mm | 140 mm | ||
刻度长度 | 40 mm | 65 mm | 120 mm | ||
浮子 | 球形 | 球形 | 球形 | ||
最高压力 | 20 bar | 20 bar | 16 bar | ||
最高温度 | 100 °C | 100 °C | 100 °C | ||
最大压损 | 20 mbar | 20 mbar | 30 mbar | ||
选项 | 标定记录 (出厂证明) | ||||
另附毫米刻度的流量表 | |||||
实验室底座 | |||||
后盖（乳白色有机玻璃） | |||||
限位开关: 最小限位开关，最大限位开关 | |||||
限位开关的24 Vdc 继电器，限位开关的 230 Vac 继电器 | |||||
软管接头 PVC | |||||
定制测量管刻度 | |||||
